Как организовать точное измерение концентрации СОЖ в режиме реального времени

Для измерения концентрации СОЖ на станке в реальном времени устанавливают inline-датчик в линию подачи или циркуляционный контур. Он непрерывно отслеживает показатель, связанный с концентрацией, например показатель преломления или вязкость, а система пересчитывает его в значение концентрации. Чтобы показания были пригодны для управления процессом, датчик настраивают под конкретную СОЖ и проверяют в фактических условиях работы.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают датчик концентрации СОЖ или систему автоматического контроля. Разберем, какие методы применяют, как оценивать точность измерения СОЖ, что учитывать при установке и когда достаточно ручного прибора.

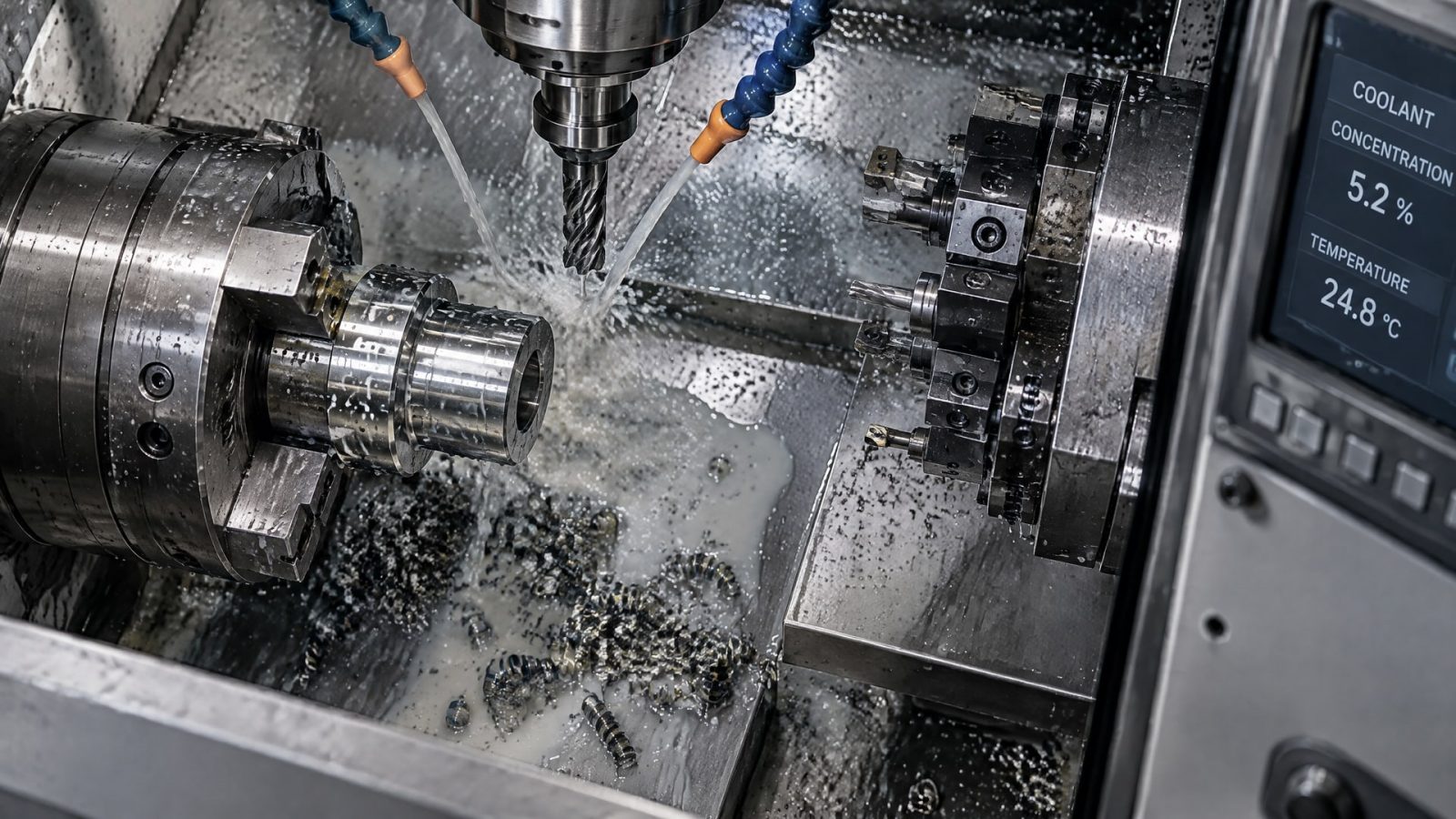

Как работает измерение концентрации СОЖ в реальном времени

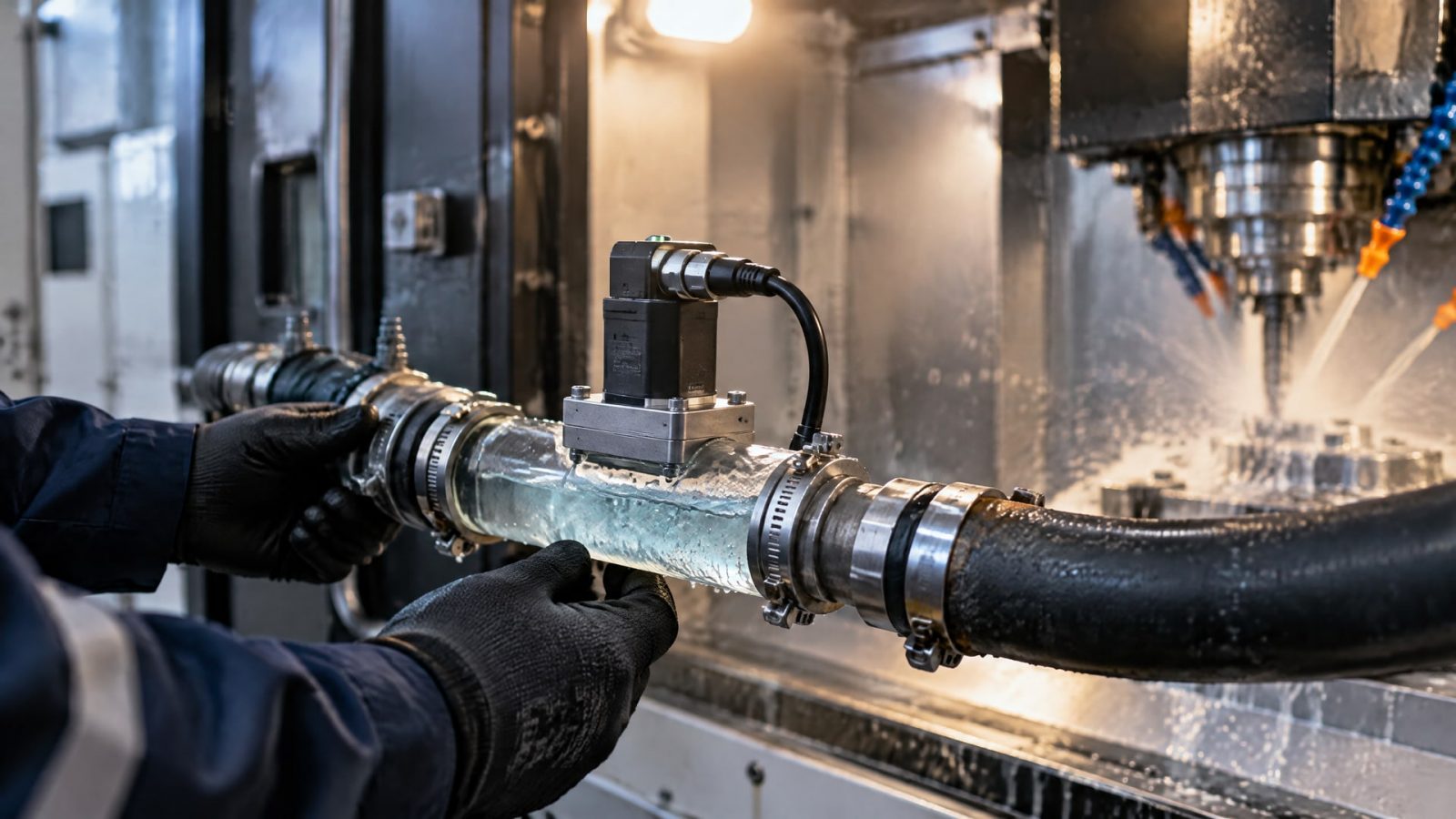

Inline-сенсор устанавливают непосредственно в линию или циркуляционный контур, поэтому показания поступают без ручного отбора пробы.

В зависимости от конструкции система отслеживает показатель преломления или вязкость, а затем рассчитывает концентрацию эмульсии. Это косвенное измерение: датчик фиксирует физическое свойство жидкости, а концентрацию определяют по зависимости, настроенной для конкретной СОЖ.

При реальном времени важно различать непрерывное измерение и частоту обновления данных на экране. Например, некоторые системы передают новые значения каждые 30 секунд. Такой интервал позволяет видеть динамику процесса, но сам по себе не подтверждает точность показаний: ее оценивают отдельно, с учетом диапазона и условий применения.

Онлайн-контроль может охватывать не только концентрацию. В типовой набор входят pH, температура и электропроводность; расширенные решения дополнительно отслеживают загрязнение, ORP и расход жидкости. Эти параметры помогают оценивать состояние СОЖ в комплексе, но не следует считать их заменой измерению концентрации.

Если система автоматически подает воду или концентрат, она может корректировать концентрацию без участия оператора и сохранять цифровой журнал. Однако автоматическая корректировка не устраняет необходимости настроить измерительный канал и убедиться, что его показания соответствуют применяемой СОЖ. Ошибка в исходной зависимости может привести к неверному расчету, даже если обновление данных происходит часто.

Для инженера ключевой вопрос при выборе не только «как часто система показывает значение», но и «что именно она измеряет». В спецификации следует проверить метод, диапазон, точность, интервал обновления и способ калибровки. Эти сведения позволяют сопоставить заявленные возможности с реальной задачей станка.

Прибор для измерения концентрации СОЖ: inline-датчик или рефрактометр

Рефрактометрический метод основан на измерении показателя преломления.

Для контроля эмульсий этот показатель связывают с концентрацией, а система переводит измерение в нужное значение. При inline-исполнении датчик работает в потоке, что сокращает зависимость от ручного отбора проб и дает непрерывный ряд данных.

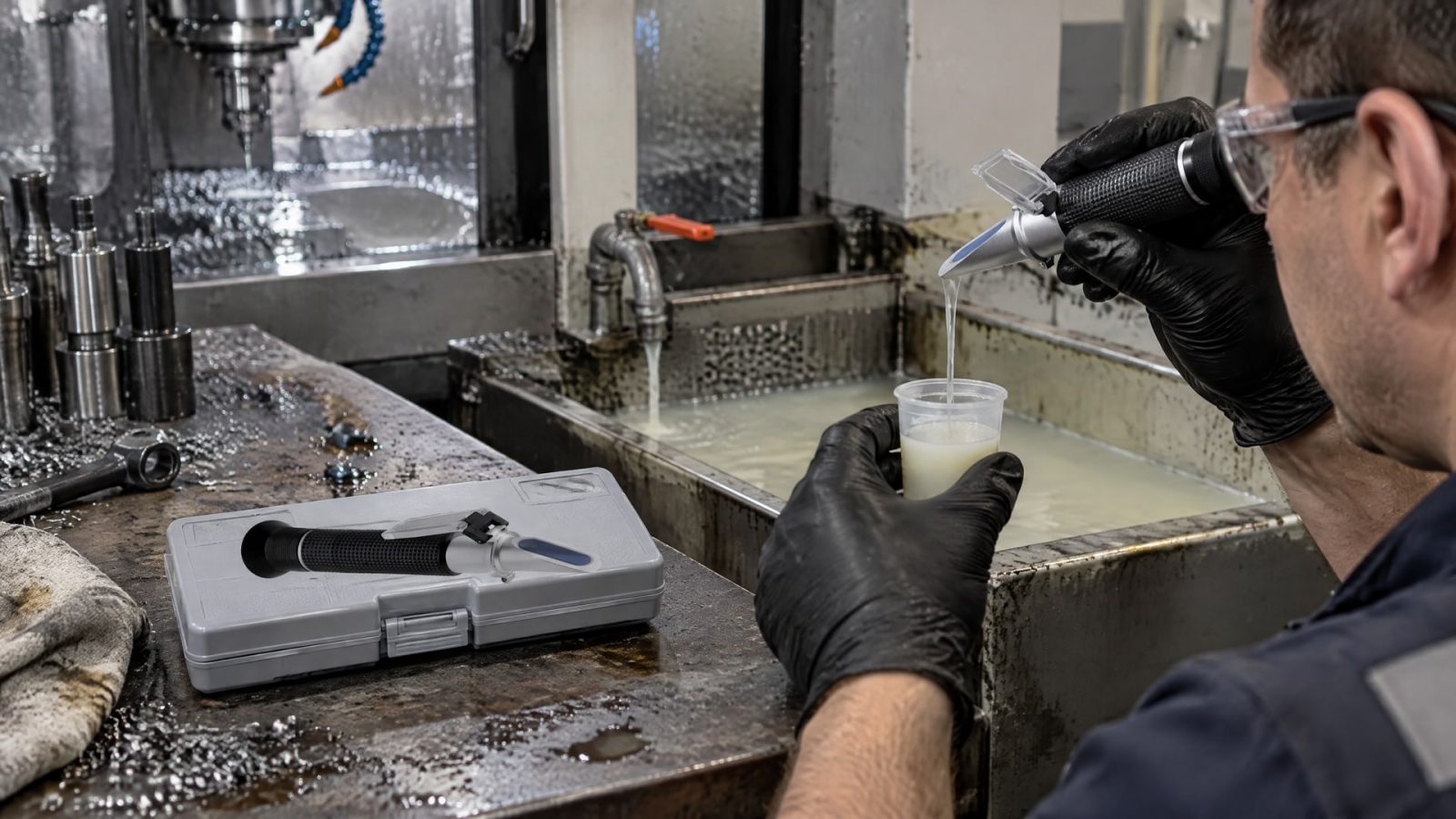

Ручной рефрактометр решает другую задачу: оператор периодически берет пробу и проводит отдельное измерение. Такой контроль не создает непрерывного потока данных и не обеспечивает автоматическую корректировку, зато может использоваться для проверки состояния жидкости на месте. Например, EFELE Рефрактометр для СОЖ (Brix 0-20%) применяют для контрольного измерения: он компенсирует влияние температуры, а его диапазон составляет 0-20% Brix. Это не inline-датчик, поэтому его показания не следует трактовать как онлайн-мониторинг на станке.

У рефрактометрических систем различаются диапазоны и заявленная точность. В опубликованных характеристиках одного решения указан диапазон 0-20% и точность ±0,15 Brix, а другого - диапазон 0-30% и точность ±0,5% по концентрации. Эти цифры относятся к разным системам и разным способам представления точности, поэтому напрямую сравнивать их нельзя. Значение в Brix не следует автоматически считать процентом концентрации СОЖ.

Есть и другой косвенный метод: некоторые системы оценивают концентрацию по вязкости, используя связь вязкости с содержанием масла в воде. Выбор между рефрактометрией и вязкостным методом зависит от применяемой СОЖ и условий процесса. В любом случае нужно уточнить, как измеряемая величина преобразуется в концентрацию и подходит ли эта зависимость для конкретной жидкости.

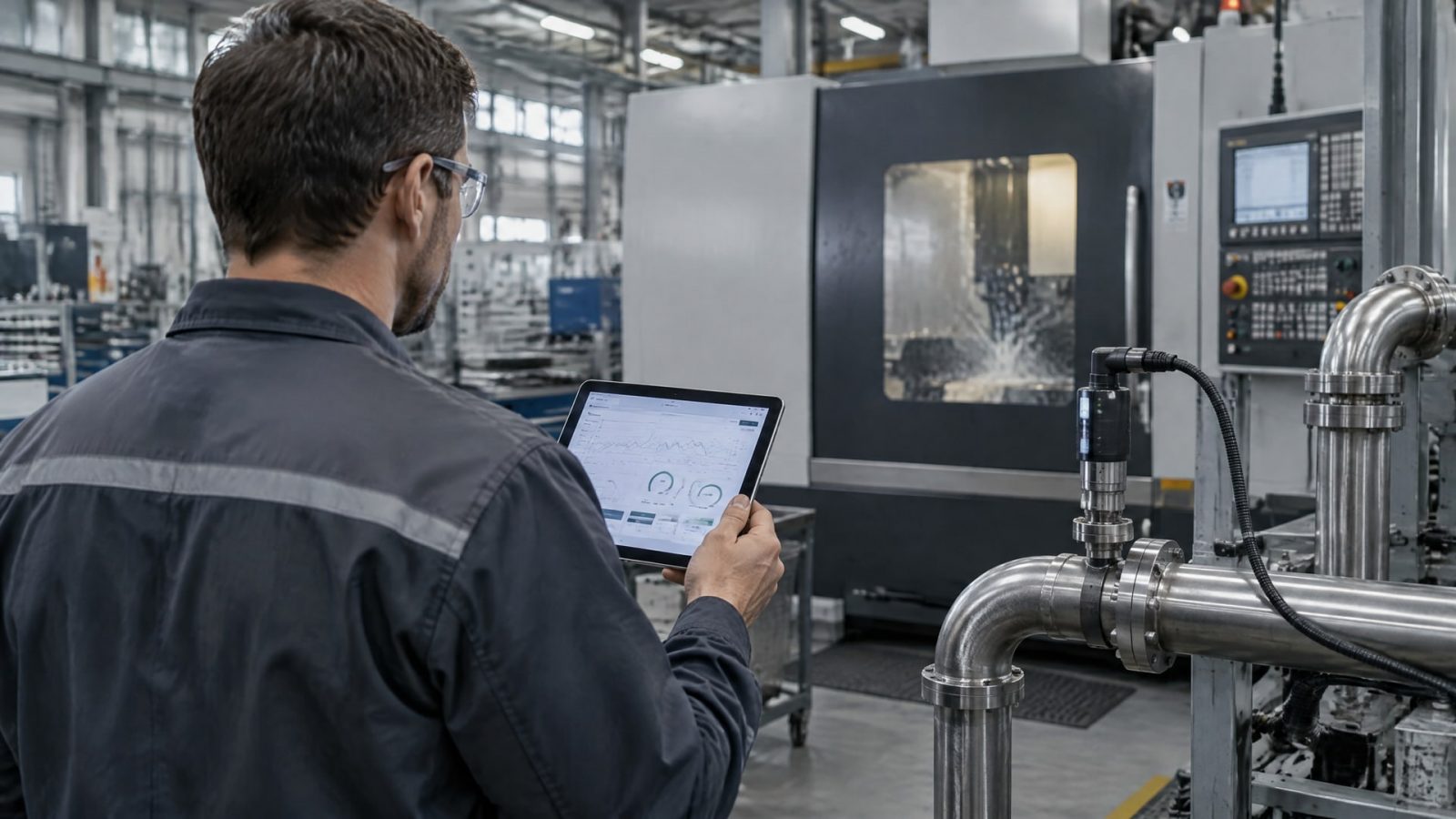

Как оценить точность измерения СОЖ и выбрать датчик

Точность нельзя оценивать отдельно от диапазона.

Датчик с подходящим диапазоном должен сохранять требуемую достоверность именно в той области концентраций, в которой работает станок. При сравнении спецификаций также важно различать точность в единицах Brix и точность, выраженную в процентах концентрации: это не одно и то же.

До выбора оборудования техническому специалисту стоит сверить несколько характеристик:

• диапазон измерения концентрации и единицы, в которых указана точность;

• принцип работы: рефрактометрический, вискозиметрический или иной;

• частоту обновления данных и способ их отображения;

• порядок настройки и калибровки под конкретную СОЖ;

• влияние температуры, загрязнения и посторонних включений на показания;

• возможность централизованно собирать данные с нескольких станков.

Условия процесса влияют на достоверность измерений. Температура, загрязнение, тип СОЖ, посторонние включения и перепады концентрации могут менять показания или усложнять их интерпретацию. Поэтому паспортная точность не гарантирует такой же результат без учета реальной среды на станке.

Калибровка нужна и после установки датчика. Наличие сенсора в линии не означает, что он автоматически учитывает свойства любой СОЖ. При запуске следует сопоставить его показания с контрольными измерениями и настройкой для конкретного состава. Если в дальнейшем меняются тип жидкости или условия процесса, пригодность прежней настройки необходимо проверить.

Для онлайн-контроля важна связка точности и частоты обновления. Некоторые решения обновляют данные каждые 30 секунд, но высокая частота не компенсирует неподходящий диапазон или некорректную калибровку. И наоборот, редкие замеры не дают полноценной картины динамики, даже если измерительный метод достаточно точен.

Автоматический контроль СОЖ на одном или нескольких станках

Автоматический контроль СОЖ может ограничиваться сбором показаний или включать корректировку состава.

В первом случае система отображает параметры и помогает инженеру отслеживать их изменение. Во втором автоматика также управляет доливом воды или масла, чтобы поддерживать заданную концентрацию без постоянного вмешательства оператора.

При парке из нескольких станков полезен централизованный сбор данных. Он позволяет видеть показания разных единиц оборудования в одной системе, отслеживать тренды и документировать измерения. Некоторые решения предусматривают учет и контроль СОЖ в соответствии с TRGS 611. При этом в рассмотренных материалах нет подтвержденной прямой ссылки на ГОСТ или ISO, который устанавливал бы единый порядок онлайн-измерения концентрации СОЖ на станке.

До внедрения важно определить, какие данные нужны для принятия решений. Если задача ограничена концентрацией, достаточно ли одного измерительного канала? Нужны ли дополнительные значения pH, температуры и электропроводности? Требуется ли автоматическая корректировка или достаточно уведомления оператора? Ответы помогут выбрать систему без лишних функций, но с нужной частотой обновления и журналированием.

При автоматическом доливе следует отдельно проверить, как система определяет требуемую корректировку и подтверждает результат. Непрерывное измерение и управление подачей - разные функции. Первая дает данные о состоянии жидкости, вторая изменяет ее состав. Для надежной работы обе функции должны быть настроены на конкретную СОЖ и фактический процесс.

Как внедрить онлайн-контроль на станке

Начинать внедрение стоит с описания процесса: какая СОЖ используется, где циркулирует жидкость, какие параметры нужно контролировать и как часто оператору требуется получать данные.

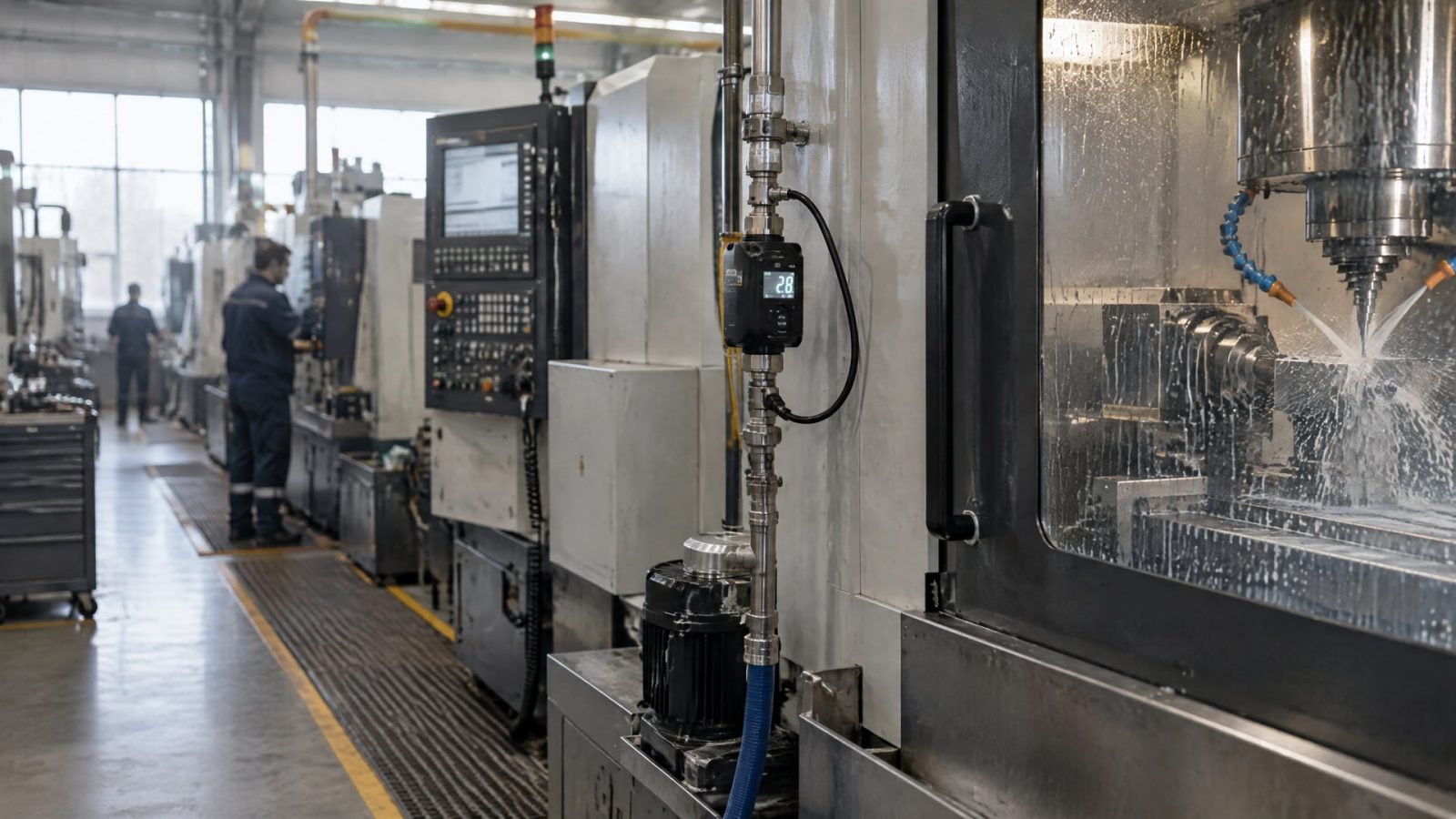

Затем выбирают метод измерения и место установки сенсора. Для inline-контроля датчик размещают в линии или циркуляционном контуре, чтобы он измерял жидкость в рабочем процессе, а не только отдельную пробу.

Следующий шаг - сверить технические характеристики оборудования. В документации должны быть указаны диапазон, точность, интервал обновления и способ калибровки. Например, встречаются системы с диапазонами 0-20% и 0-30%, а у некоторых решений обновление данных происходит каждые 30 секунд. Эти параметры не универсальны: их сопоставляют с требованиями конкретного станка и особенностями СОЖ.

После установки проверяют показания в реальных условиях. Важно учесть температуру, загрязнение и возможные посторонние включения, а также настроить преобразование измеряемого свойства в концентрацию. Контрольные замеры портативным прибором могут помочь оценить соответствие показаний, но не заменяют настройку inline-системы и непрерывный сбор данных.

При нескольких станках целесообразно заранее определить, где будут храниться измерения, кто отслеживает отклонения и какие действия запускает система. Если предусмотрен автоматический долив, следует отдельно проверить работу измерения и корректировки. Такой порядок помогает не смешивать мониторинг с управлением и быстрее выявлять причину изменения концентрации.

Часто задаваемые вопросы

Какой прибор для измерения концентрации СОЖ выбрать для станка?

Для непрерывного контроля выбирают inline-датчик, установленный в линии или циркуляционном контуре. Портативный рефрактометр подходит для периодических контрольных замеров, но не передает непрерывные данные. Перед покупкой сверяют диапазон, точность, принцип измерения, частоту обновления и способ настройки под конкретную СОЖ.

Измеряет ли датчик концентрации СОЖ напрямую?

Не всегда. Многие системы измеряют показатель преломления или вязкость, а затем пересчитывают полученное значение в концентрацию. Поэтому важно узнать, какая физическая величина служит основой расчета и настроена ли зависимость для конкретной СОЖ. Установка датчика сама по себе не гарантирует корректного пересчета.

Как часто должны обновляться данные при онлайн-контроле СОЖ?

У некоторых решений данные обновляются каждые 30 секунд, но универсального интервала для всех станков нет. Требуемая частота зависит от процесса и того, как быстро оператору или системе нужно реагировать на изменение концентрации. Ее оценивают вместе с точностью и диапазоном, а не отдельно.

Можно ли контролировать несколько станков одной системой?

Да, отдельные системы рассчитаны на одновременный контроль нескольких станков и централизованный сбор данных. Они могут отображать тренды и документировать измерения. При выборе нужно проверить, поддерживает ли решение нужное количество точек контроля и какие параметры доступны для каждого станка.

Заключение

Для точного измерения концентрации СОЖ в реальном времени используют inline-датчик, настроенный под конкретную жидкость и условия работы станка. При выборе сопоставляют метод измерения, диапазон, точность и интервал обновления, а также учитывают влияние температуры и загрязнения. Ручной рефрактометр полезен для контрольных замеров, но не заменяет непрерывный мониторинг.

Перед закупкой запросите у поставщика спецификацию с диапазоном, точностью, частотой обновления и порядком калибровки. Затем проверьте совместимость оборудования с используемой СОЖ и зафиксируйте процедуру сопоставления показаний с контрольными измерениями.
